圓錐破碎機作為一種新型破碎設備，其中破碎機內部的偏心套是該設備中的重要部件。每個不同規格型號的圓錐破偏心套的尺寸是不相同的，但是偏心套的外形大致都是一樣的，所以機械加工方法大體相同。紅星機器憑借多年的圓錐破碎機加工經驗，帶領大家了解偏心套的五種加工方式。

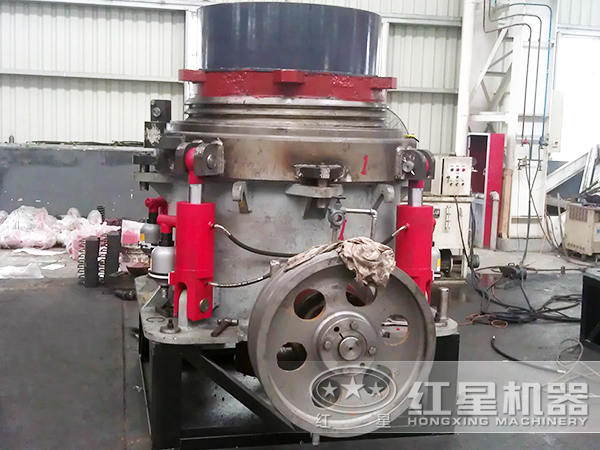

圓錐破碎機

1）臥車簡易胎具法

用常規方法在臥車上加工好偏心套外圓，臥車卡一內孔軸線傾斜的圓柱孔胎，以內孔兩端找零，裝入偏心套，頂絲，將胎和偏心套固定成一體，用普通長刀桿鏜車加工偏心套內偏心斜（錐）孔。

這種加工方法適用于偏心套較短，臥車具有大溜板縱向自動走刀，中溜板可按偏心套孔斜度自動徑向移動的情況。該加工方法比較簡單，但因刀桿較長，吃刀量小，振動大，精度和效率稍差。

2）臥、立車法

基本同方法同上。在臥車加工好偏心套外圓后，在立車上直接用百分表找正卡緊，長刀桿加工內錐（直）孔。這種加工方法不需要任何胎具，適宜單件，效率低，加工精度由操作者水平?jīng)Q定。

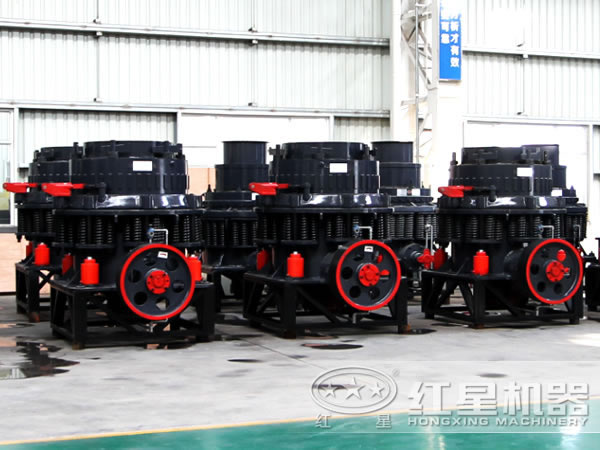

圓錐破碎機

3）臥車、專用鏜孔胎具法

同方法一，臥車車好偏心套外圓后，將其裝卡在固定于臥車導軌上的專用支架中，車床卡盤卡住置于偏心套錐孔中的專用刀桿，刀桿另一頭由支架支承。該刀桿有一差動傳動機構，刀桿轉動時，刀桿上的兩齒輪與定在車床刀架上的兩齒輪因齒數差而產生轉動，帶動連接成一體的走刀絲桿轉動，絲母座上固定一鏜刀。絲母座導軌軸向是按偏心套錐孔斜度制造的，卡盤旋轉時，專用刀桿上的鏜刀在隨刀桿一起旋轉的同時，即沿偏心套錐孔軸線軸向位移，又按偏心套錐孔斜度徑向位移。加工出偏心套的偏心斜（直）孔。

該方法的胎卡具復雜，加工精度高，效率高，適宜批量生產。但因刀桿導軌易被切屑粉塵研損，間隙較大，加工精度較差。

4）先孔后外圓芯軸法

基本同方法一。但需先存臥車加工偏心套內孔，偏心套以孔定位固定于芯軸。芯軸尾座側孔是按偏心套內外軸線斜角，并根據芯軸長度計算好偏心量而加工。臥車卡、頂芯軸，加工偏心套外圓。

該加工方法因錐孔徑向尺寸變化較大，偏心套在芯軸上軸向位鼉變化較大，且因偏心套較長，芯軸尺寸較大，加工不便，效率不如上述2 種加工方法高，精度完全由芯軸精度決定。

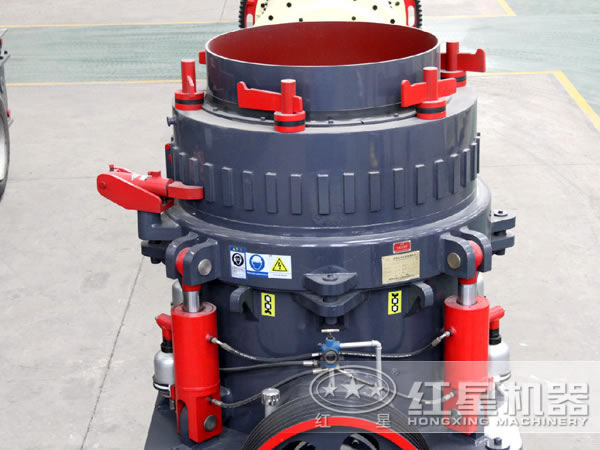

圓錐破碎機
