目前浮選技術在有色礦山選礦中應用十分廣泛，紅星機器廠家研制的新型XJK型浮選機尤其適用于各種嵌布粒度不均勻的有色或黑色金屬等物料。本文介紹了該XJK型浮選機的設計與分選原理，進行了各操作參數的研究，取得較優的操作參數。

XJK型浮選機結構介紹

XJK型浮選機的主要構成為安裝在框架上的殼體，殼體有錐形的底部，底部的下面有短管，短管上有排砂裝置。溢流沿著過流管進入礦漿液位調節器，調節器位于殼體的外面。溢流管用于排放溢流。浮選完成后，剩余在殼體內的溢流通過溢流管排出，該溢流管有閥門。為了排出泡沫產品，殼體上連接一個收縮槽，收縮槽出口上有分流器，分流器在收縮槽出口處將泡沫流分成上部流和下部流。在殼體的下部、錐形底部的上面有空氣曝氣機和電化學曝氣機。空氣曝氣機由微孔曝氣管制成（一種污水處理中應用的曝氣裝置），通過壓縮機向其加壓縮空氣，電化學曝氣機由不銹鋼網制成，連接到直流電源上。殼體上面裝有料斗，用于向浮選機內加料，料斗可上下移動。料斗由導向槽和調節閘板組成。導向槽可沿導軌移動，用于調節殼體的進料量。調節閘板可沿導軌移動，用于設定調節閘板和導向槽之間縫隙的大小，保證導向槽內物流的均勻分布。

XJK型浮選機的工作原理

1、用空氣氣泡浮選進行浮選分級

給礦斗、導向槽、調節閘板為給料部分，其中導向槽用來調整給料角度，收縮槽和分流器為泡沫產品接受部分，底流為分選過程中粗顆粒聚集的位置，分選過程中疏水顆粒和細顆粒隨氣泡向上運動，浮選和分級的過程都是在XJK型浮選機內部同時完成的。

具體分選過程為：在操作前先將空氣曝氣機裝入殼體內，關閉短管，關閉溢流管上的閥門以防止浮選過程中跑礦。當原料（調配好的礦漿）從給料部分給入時，導向槽可以調整角度使礦漿進入到浮選機內。然后可以通過礦漿液位調整器調整給入礦漿的液位使其達到適合分選的位置。在適宜的時間內加入浮選所需的藥劑，從壓縮機向空氣曝氣機加壓縮空氣。此時礦物顆粒在浮選機內部進行分選。在礦漿內部固相顆粒下沉，氣泡上升，它們之間產生對向運動，疏水的顆粒與氣泡接觸時附著在氣泡上面，上升到礦漿的表面形成泡沫產品，然后經過擋堰使泡沫產品流向和（泡沫產品接收器）中，在其中有擋板將泡沫層分為上層和下層，上層泡沫產品進入到中下層泡沫產品進入到收縮槽中，親水的顆粒不會附著在氣泡上面，在浮選機內下沉（此過程為XJK型浮選機內的浮選過程）。較大的顆粒下沉并積攢在設備底部，而細微顆粒由于沉降速度慢加之曝氣產生的上升水流共同作用與液相物流一起向上運動通過溢流管排到溢流收集裝容器內（此過程為礦物顆粒分級的過程）。浮選結束后停止加料，打開閥門，從殼體內排出剩余的溢流。然后打開短管上的排砂裝置，用水沖洗沉砂，將底部?jī)?nèi)的沉砂經過短管排出。

采用空氣和電解混合氣泡進行浮選與空氣氣泡浮選類似，當采用該氣泡發生裝置時不宜選別硫化礦，區別是在殼體內加一個電化學曝氣機，給電化學曝氣機電極上加上直流電。電極上產生電解氣體氣泡（氧氣和氫氣），這些氣泡與空氣氣泡一起浮在礦漿表面。礦漿內的電解氣體氣泡可效能高地對疏水細微顆粒進行浮選。

2、采用電泡沫分選浮選分級與泡沫分選

XJK型浮選機是一個多功能的選礦裝置，它可以研究不同的浮選方法，可在較大的范圍內調節浮選參數。在殼體內加一個電化學曝氣機并向電化學曝氣機電極上加直流電。XJK型浮選機就可以實現電泡沫浮選分選和泡沫浮選。

采用電泡沫浮選時設備內的泡沫由空氣泡沫和電解氣體泡沫構成，空氣氣泡之間夾層內的電解氣體氣泡有利于泡沫內細微疏水顆粒很好地附著。

在收縮槽內將泡沫產品進行結構分離存在于上述所有浮選方法中。進入收縮槽的泡沫產品，由于物流受到收縮，形成了強化的二次精選，物料產生分層，疏水性強的顆粒富集在收縮了的泡沫產品的上層，借助分流器進入收縮槽上部產品，夾雜的少量不疏水的顆粒以及疏水性很弱的顆粒富集在收縮物流的下層，從分流器下面的收縮槽內流出。對赤鐵礦反浮選技術來說，該XJK型浮選機的結構可以確定浮選的有效方法，將脈石礦物顆粒分選到收縮槽的上部產品中，減少上部產品中鐵的損失。XJK型浮選機排砂可以使我們確定能否在封閉磨礦循環中完成過程。

在XJK型浮選機連續排砂和保證連續磨礦循環的條件下，XJK型浮選機可以在封閉磨礦循環下使用。

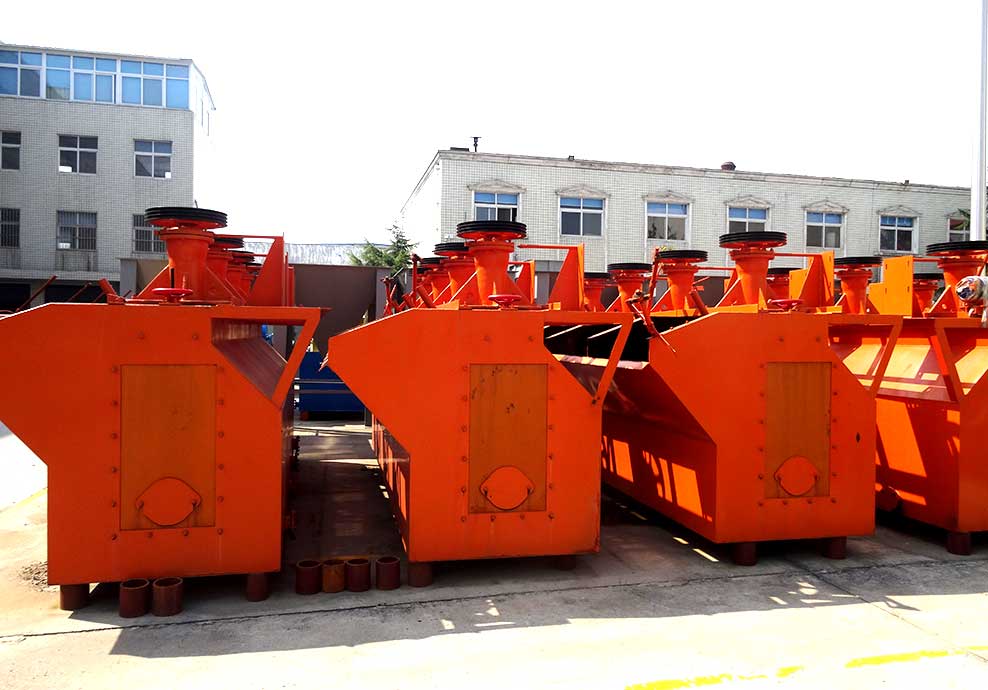

XJK型浮選機是紅星機器廠家新研發的效能高浮選設備，有效容積面積,可達0.355.8m3，處理能力為可以控制在0.187m3/min范圍內，是當前市場上性價比較高的浮選設備之一，歡迎廣大用戶光臨我廠考察購機。
