磁選機簡介

朝鮮用戶生產現場視頻

磁選機是在選礦生產中使用廣泛的、通用性高的機種之一，是使用于再利用粉狀粒體中的除去鐵粉等篩選設備，廣泛用于資源回收、木材業、礦業、窯業、化學、食品等工場。適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。 磁選機的磁系，采用高品質鐵氧體材料或與稀土磁鋼復合而成，以前筒表平均磁感應強度為100-600mT。目前由于技術的發展，磁選設備可以做成輥狀，磁場強度也提高到1644.3T.已經是目前實測高的磁場強度。

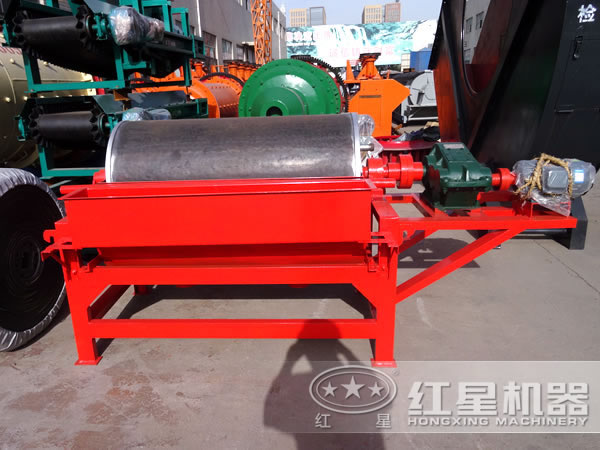

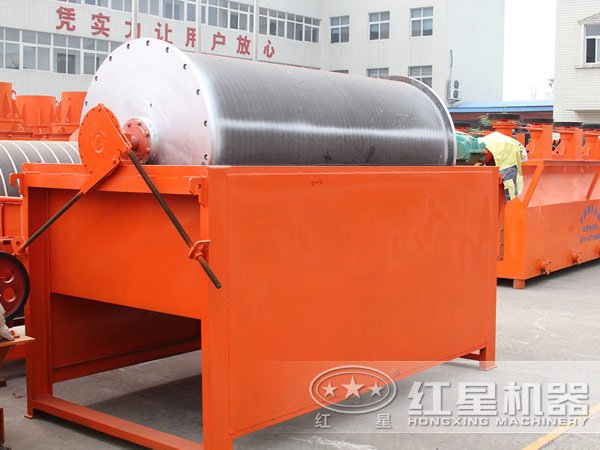

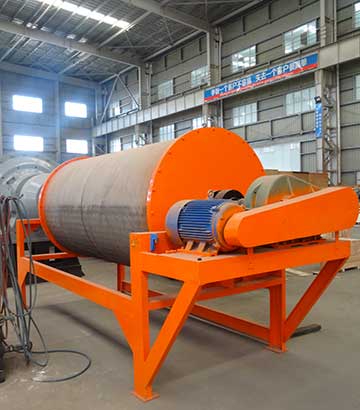

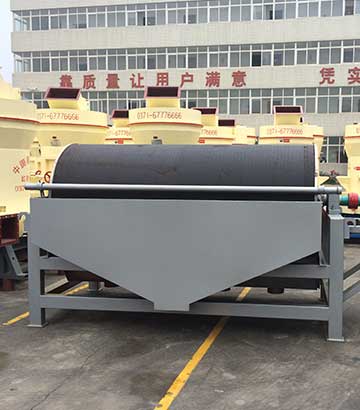

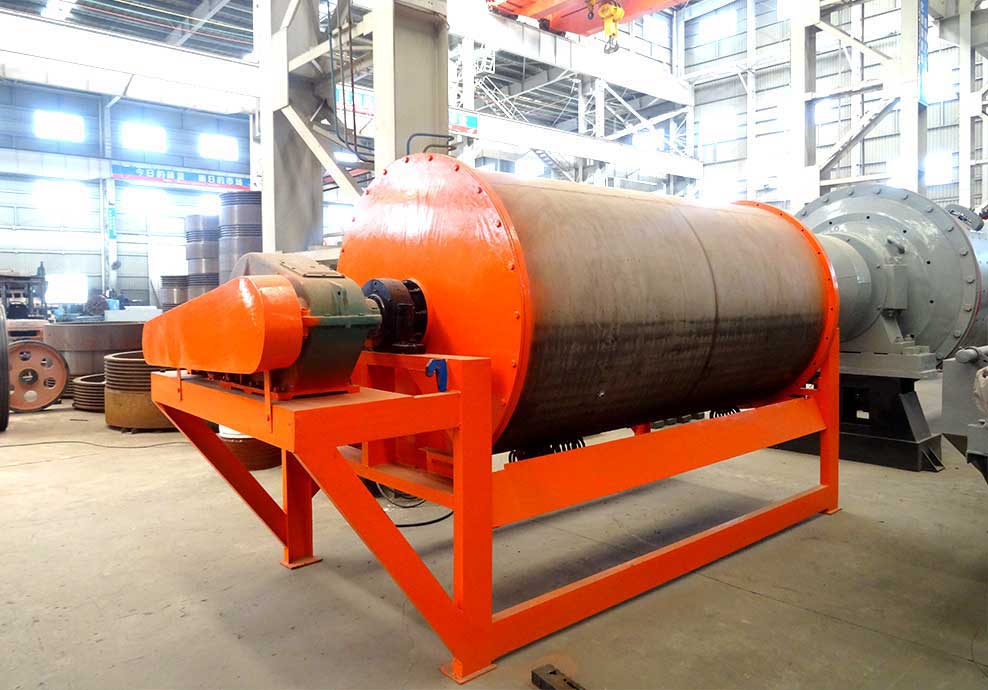

磁選機圖片

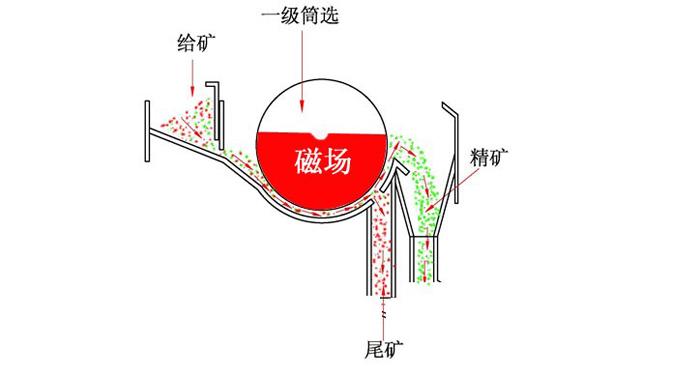

磁選機的結構及工作原理

該磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥?zhàn)骰剞D(zhuǎn)運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區，在磁場的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，而被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。

精礦隨圓筒轉到磁系邊緣磁力弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的，非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

磁選機工作原理視頻

磁選機性能優勢

1、磁選機是各類礦石濕式磁選的主要設備，在生產磁選機的時候增設了擋流板裝置，擋流板主要布置在磁滾筒內側，沿軸布置，可以有效提高磁選機選礦效果、2~3倍。

2、磁路設計，磁場板強度高，梯度合理，特別有利于對低品位礦石的回收。

3、為避免較大顆粒物料進入磁選機，還在擋流板上設計了事故孔裝置，保證了磁選機生產可靠性。

4、采用可編程序控制，PLC電控技術和流量、溫度、壓力等測試技術，整個生產過程全自動控制，方便改變工藝流程。

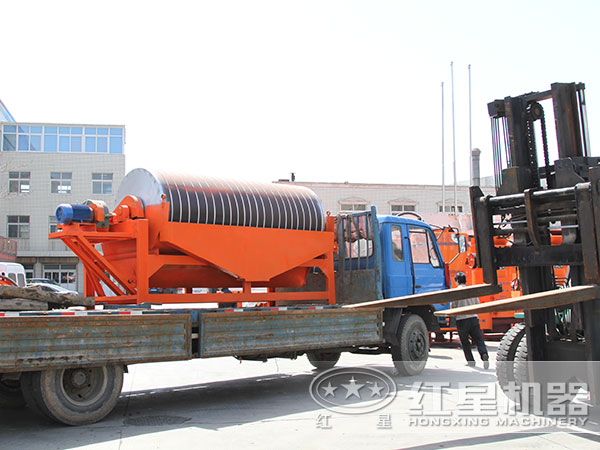

磁選機發貨現場

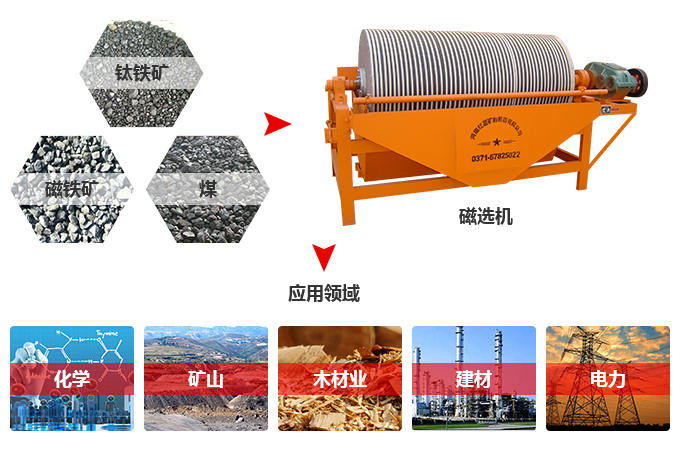

磁選機用途廣，主要用途有：

1、貧鐵礦經粗碎或中碎后的粗選，排除圍巖等廢石，提高品位，減輕下一道工序的負荷。

2、用于赤鐵礦還原閉路焙燒作業中將未充分還原的生礦選別，返回再燒。

3、用于陶瓷行業中將瓷泥中混雜的鐵除去，提高陶瓷產品的質量。

4、燃煤礦、鑄造型砂、耐火材料以及其它行的需用要的除鐵作業。

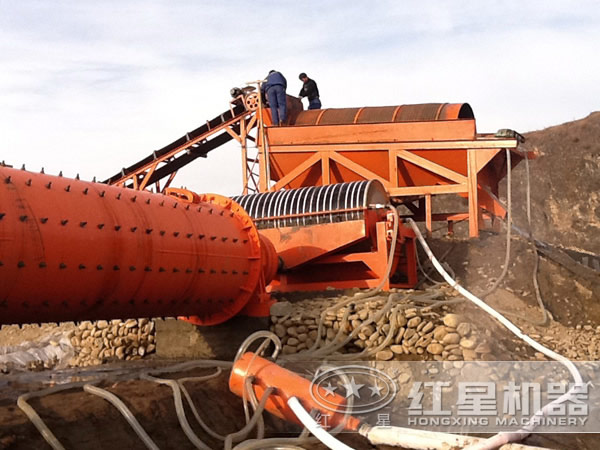

山西用戶生產現場

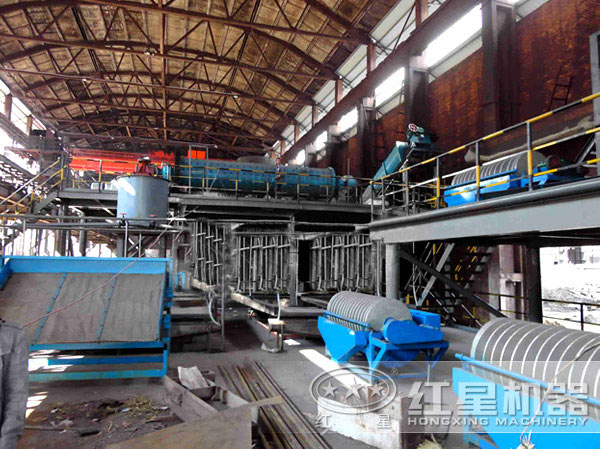

遼寧用戶現場

紅星磁選機設備廠家優惠報價

紅星機器廠家位于河南鄭州，經歷了四十多年磨煉，生產工藝比較成熟穩定，質量有保障，而且是廠家直接銷售，大家不需要經過中間商，價格會較優惠，可以直接到廠區實地考察設備生產現場，廠家各方面情況，及磁選機報價，或者
點擊在線免費咨詢了解，有專業人員隨時為大家服務解答，說不定有不同收獲噢！

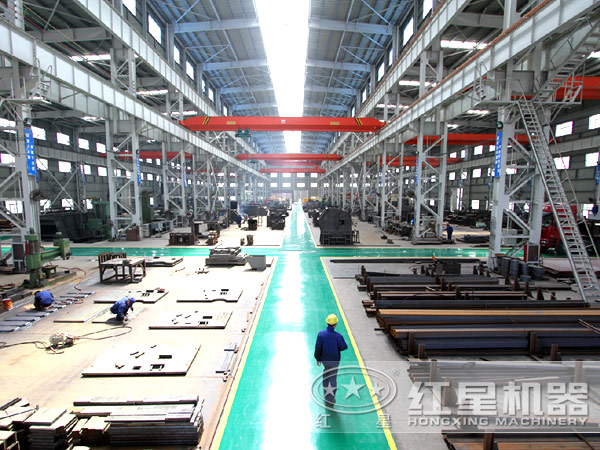

紅星機器車間

磁選機價格咨詢電話：0371-67772626

河南紅星磁選機廠家地址：鄭州高新區檀香路8號

磁選機 技術參數

型號	筒徑	筒長	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11
